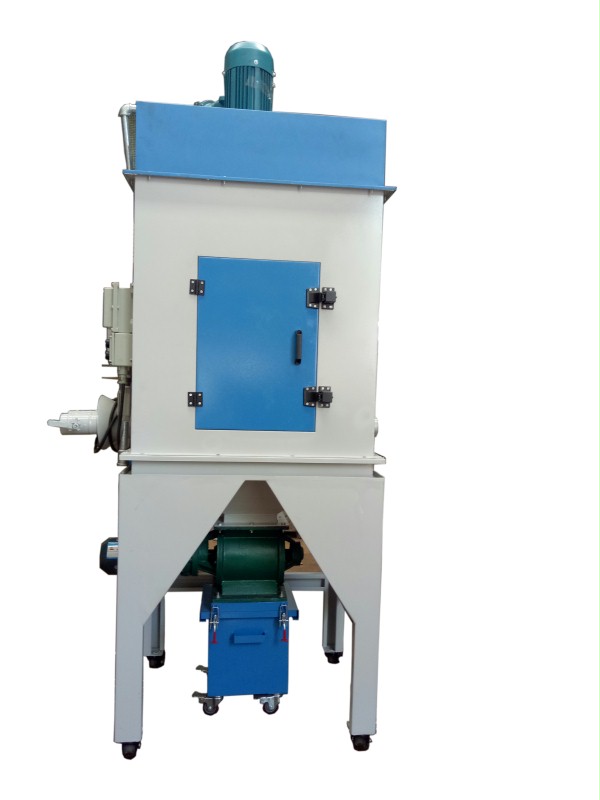

产品名称: 小型脉冲除尘器
产品型号:
产品简介:

详细信息

产品名称:惠州滤芯式脉冲除尘器
惠州滤芯式脉冲除尘器为您推荐东莞市祥发通风净化设备有限公司。公司产品质量上乘,价格合理,欢迎来电咨讯

惠州滤芯式脉冲除尘器简介
把粉尘从烟气中分离出来的设备叫除尘器或除尘设备。除尘器的性能用可处理的气体量、气体通过除尘器
时的阻力损失和除尘效率来表达。同时,除尘器的价格、运行和维护费用、使用寿命长短和操作管理的难
易也是考虑其性能的重要因素。除尘器是锅炉及工业生产中常用的设施。

​东莞滤芯式脉冲除尘器除尘技术
​东莞滤芯式脉冲除尘器技术:
电袋复合除尘器即在一个箱体内,前端安装一短电场,后端安装滤袋场,烟尘从左端引入,首先经过电场
区,尘粒在电场区荷电并有80%~90%粉尘被收集下来。(发挥电除尘的优点,降低袋场负荷)。经过电场的烟气部分通过电场区后进入袋区,经滤袋外表面进入滤袋内腔,粉尘被阻留在滤袋外表面,纯净的气体从
内腔排气烟道,从烟道排出。电袋复合式除尘器结合了电除尘器及纯布袋除尘器两者的优点,是新一代的
除尘技术,当今国内共有将近200台的电袋复合式除尘器投入使用。
袋式(布袋)除尘技术:
定义:利用滤袋进行过滤除尘的技术。
滤袋的材质:天然纤维、化学合成纤维、玻璃纤维、金属纤维。
形式:气体由滤袋外到内部,粉尘在滤袋外表面
气体由滤袋内到外部,粉尘在滤袋内表面

使用事项
除尘器在使用的时候有很多需要注意的地方:
防止除尘效率降低
使用中要防止气体在袋室内冷却到露点以下,特别是在负压下使用袋式除尘器更应注意。由于其外壳常常
会有空气漏入,使袋室气体温度低于露点,滤袋就会受潮,致使灰尘不是松散地,而是粘糊地附着在滤袋
上,把织物孔眼堵死,造成清灰失效,使除尘器压降过大,无法继续运行,有的产生糊袋无法除尘。|

选型依据
处理风量(Q)
处理风量是指除尘设备在单位时间内所能净化气体的体积量。单位为每小时立方米(m3/h)或每小时标立
方米(Nm3/h)。是袋式除尘器设计中最重要的因素之一。
根据风量设计或选择袋式除尘器时,一般不能使除尘器在超过规定风量的情况下运行,否则,滤袋容易堵
塞,寿命缩短,压力损失大幅度上升,除尘效率也要降低;但也不能将风量选的过大,否则增加设备投资
和占地面积,而且浪费资源,不节能。合理的选择处理风量常常是根据工艺情况和经验来决定的。
使用温度(℃)
对于袋式除尘器来说,其使用温度取决于两个因素,第一是滤料的最高承受温度,第二是气体温度必须在
露点温度以上。由于玻纤滤料的大量选用,其最高使用温度可达280℃,对高于这一温度的气体必须采取降
温措施,对低于露点温度的气体必须采取提温措施。对袋式除尘器来说,使用温度与除尘效率关系并不明
显,这一点不同于电除尘,对电除尘器来说,温度的变化会影响到粉尘的比电阻等影响除尘效率。

入口含尘浓度(g/m³)
即入口粉尘浓度,这是由扬尘点的工艺所决定的,在设计或选择袋式除尘器时,它是仅次于处理风量的又
一个重要因素。以g/m3或g/Nm3来表示。
对于袋式除尘器来说,入口含尘浓度将直接影响下列因素:
⑴压力损失和清灰周期。入口浓度增大,同一过滤面积上积灰速度快,压力损失随之增加,结果是不得不
增加清灰次数。
⑵滤袋和箱体的磨损。在粉尘具有强磨蚀性的情况下,其磨损量可以认为与含尘浓度成正比。
⑶预收尘有无必要。预收尘就是在除尘器入口处前再增加一级除尘设备,也称前级除尘。
⑷排灰装置的排灰能力。排灰装置的排灰能力应以能排出全部收下的粉尘为准,粉尘量等于入口含尘浓度
乘以处理风量。
⑸操作方式。袋式除尘器分为正压和负压两种操作方式,为减少风机磨损,入口浓度大的不宜采用正压操
作方式。

出口含尘浓度(g/m³)
出口含尘浓度指除尘器的排放浓度,表示方法同入口含尘浓度,出口含尘浓度的大小应以当地环保要求或
用户的要求为准,袋式除尘器的排放浓度一般都能达到50mg/Nm3以下。

压力损失(Pa)
袋式除尘的压力损失是指气体从除尘器进口到出口的压力降,或称阻力。袋除尘的压力损失取决于下列三
个因素:
⑴设备结构的压力损失。
⑵滤料的压力损失。与滤料的性质有关(如孔隙率等)。
⑶滤料上堆积的粉尘层压力损失。

操作压力(Pa)
袋式除尘器的操作压力是根据除尘器前后的装置和风机的静压值及其安装位置而定的,也是袋式除尘器的
设计耐压值。

过滤速度(m/min)
过滤速度是设计和选择袋式除尘器的重要因素,它的定义是过滤气体通过滤料的速度,或者是通过滤料的
风量和滤料面积的比。单位用m/min来表示。
袋除尘器过滤面积确定了,那么其处理风量的大小就取决于过滤速度的选定,公式为:
Q = v × s × 60 (m3/h)
式中: Q — 处理风量
v — 过滤风速(m/min)
s — 总过滤面积(m2)
注明: 过滤面积(m2)=处理风量(m3/h)/(过滤速度(m/min)x60)
袋式除尘器的过滤速度有毛过滤速度和净过滤速度之分,所谓毛过滤速度是指处理风量除以袋除尘器的总
过滤面积,而净过滤速度则是指处理风量除以袋除尘器净过滤面积。
为了提高清灰效果和连续工作的能力,在设计中将袋除尘器分割成若干室(或区),每个室都有一个主气
阀来控制该室处于过滤状态还是停滤状态(在线或离线状态)。当一个室进行清灰或维修时,必需使其主
气阀关闭而处于停滤状态(离线状态),此时处理风量完全由其它室负担,其它室的总过滤面积称为净过
滤面积。也就是说,净过滤面积等于总过滤面积减去运行中必需保持的清灰室数和维修室数的过滤面积总
和。

滤袋的长径比
滤袋的长径比是指滤袋的长度和直径之比。滤袋的长径比有如下规定:
反吹风式 —30~40
机械摇动式 —15~35
脉 冲 式 —18~23

烟尘的酸碱性
了解烟尘的酸碱性,有利于除尘器的选型及耐酸碱处理。尤其是布袋除尘器除尘布袋的选择。

合理选择
无动力除尘
根据国外经验,除尘设备有三种不同层次的选择:首选是防尘,也就是像各种疾病一样,预防总是比治疗
合算,比如装卸料、皮带转运时加个流槽,就可以大幅度减少粉尘、或烟尘产生和处理量;在处理钢渣等
散状料时,采用局部密闭,使产生的粉尘、烟尘在其中循环消耗其动能后,粉尘就大部分自然沉降下来。
这类机械防尘、除尘在国外被称为无动力除尘,在大多少场合中的大部分粉尘都适合采用无动力除尘;至
少要先采用无动力除尘预处理。

水雾除尘
其次是辅助采用喷水雾、或泡沫除尘。直接喷雾一方面可以使粉尘颗粒润湿后,相互粘接、凝聚、长大,
然后就容易于大气分离;另一方面对于温度比较高的烟气,直接喷雾实现蒸发冷却就可以用少量水使烟气
冷却,体积收缩,速度降低也有利于除尘。过去的教科书、设计手册都说喷雾除尘只适合处理50?m以上的
粉尘,除尘效率只有40-70%。实践经验证明,由于喷雾技术的进步,通过喷雾系统可以去除10?m以上的粉
尘接近100%、1?m以上的粉尘也能去除90-95%。比如中间包翻包、钢渣处理采用喷雾除尘都实际达到了90
-95%的高除尘效率。

通风除尘
因此从减排、又节能降低成本的角度考虑,一定要先考虑无动力除尘和直接喷雾除尘,实在不得已时才考
虑第三个选择:就是通风除尘。因为只要选择通风除尘,就一定要有高耗能的风机和除尘器,节能降低成
本就比较难。采用通风除尘系统时也要先考虑能耗低的电除尘,最后考虑布袋除尘器。按此思路反思我们
的除尘设备实际选择顺序,就可以发现一些值得改进的问题:比如转炉二次除尘、高炉出铁场除尘、装卸
料除尘等许多类似应用,粉尘颗粒80%、甚至90%以上都是10?m以上,但在我国几乎绝大多数采用通风除尘、并且用布袋除尘器,就出现解决了减排问题,但运行费用都很高;转炉LT法除尘未燃法时粉尘也是大部
分是粗颗粒,但电除尘的入口浓度按照70-100克/标立米设计,造成电场多、设备庞大。当然有些电除尘器
效率不稳定也是必须解决的实际问题。


除尘原理
布袋除尘器
除尘器的工作原理如下:含尘气体由下部敞开式法兰进入过滤室,较粗颗粒直接落入灰仓,含尘气体经滤
袋过滤,粉尘阻留于袋表,净气经袋口到净气室,由风机排入大气。当滤袋表面的粉尘不断增加,程控仪
开始工作,逐个开启脉冲阀,使压缩空气通过喷口对滤袋进行喷吹清灰,使滤袋突然膨胀,在反向气流的
作用下,赋予袋表的粉尘迅速脱离滤袋落入灰仓,粉尘由卸灰阀排出。
除尘器主要由上箱体、中箱体、灰斗、进风均流管、支架滤袋及喷吹装置、卸灰装置等组成。含尘气体从
除尘器的进风均流管进入各分室灰斗,并在灰斗导流装置的导流下,大颗粒的粉尘被分离,直接落入灰斗
,而较细粉尘均匀地进入中部箱体而吸附在滤袋的外表面上,干净气体透过滤袋进入上箱体,并经各离线
阀和排风管排入大气。随着过滤工况的进行,滤袋上的粉尘越积越多,当设备阻力达到限定的阻力值(一
般设定为1500Pa )时,由清灰控制装置按差压设定值或清灰时间设定值自动关闭一室离线阀后,按设定程
序打开电控脉冲阀,进行停风喷吹,利用压缩空气瞬间喷吹使滤袋内压力聚增,将滤袋上的粉尘进行抖落
(即使粘细粉尘亦能较彻底地清灰)至灰斗中,由排灰机构排出。

旋风除尘器打磨台
旋风除尘器加设旁路后其工作原理是含尘气体从进口处切向进入,气流在获得旋转运动的同时,气流上、
下分开形成双旋蜗运动,粉尘在双旋蜗分界处产生强烈的分离作用,较粗的粉尘颗粒随下旋蜗气流分离至
外壁,其中部分粉尘由旁路分离室中部洞口引出,余下的粉尘由向下气流带人灰斗。上旋蜗气流对细颗粒
粉尘有聚集作用,从而提高除尘效率。这部分较细的粉尘颗粒,由上旋蜗气流带向上部,在顶盖下形成强
烈旋转的上粉尘环,并与上旋蜗气流一起进入旁路分离室上部洞口,经回风口引入锥体内与内部气流汇合
,净化后的气体由排气管排出,分离出的粉尘进入料斗。打磨台
含尘气体从设备顶部进风口进入设备后,以高速经过旋风分离器,使含尘气体沿轴线调整螺旋向下旋转,
利用离心力,除掉较粗颗粒的粉尘,有效地控制了进入电场的初始含尘浓度。然后,气体经下灰斗进入电
场工作,由于下灰斗截面积大于内管截积数倍,根据旋转矩不变原理,径向风速和轴向风速急剧降低产生
零速界面而使内管中的重颗粒粉尘沉降于下灰斗内,降低了进入电场的粉尘浓度,低浓度含尘气体经电收
尘而凝聚在阴阳极板上,经清灰振打而将收集的粉尘由锁风排灰装置输送走。为了防止内管旋风和电场极
板振打后在下灰斗内形成的二次扬尘,特在下灰斗中设置了隔离锥。
使用范围水泥、化肥、等行业各种磨机,破碎点下料口,包装机及烘干机和各种相类似的分散源处理。

滤筒除尘器
设备在系统主风机的作用下,含尘气体从除尘器下部的进风口进入除尘器底部的气箱内进行含尘气体的预
处理,然后从底部进入到上箱体的各除尘室内;粉尘吸附在滤筒的外表面上,过滤后的干净气体透过滤筒
进入上箱体的净气腔并汇集至出风口排出。
随着过滤工况持续,积聚在滤筒外表面上的粉尘将越积越多,相应就会增加设备的运行阻力,为了保证系
统的正常运行,除尘器阻力的上限应维持在1400~1600Pa范围内,当超过此限定范围,应由PLC脉冲自动
控制器通过定阻或定时发出指令,进行三状态清灰。
该滤筒式除尘器的清灰过程是先切断某一室的净气出口通道,使该室处于气流静止状态,然后进行压缩空
气脉冲反吹清灰,清灰后再经若干秒钟时间的自然沉降后,再打开该室的净气出口通道,不但清灰彻底、
还避免了喷吹清灰产生的粉尘二次吸附,如此逐室循环清灰。

多管除尘器
含尘气体由总进气管进入气体分布室,随后进入陶瓷旋风体和导流片之间的环形空隙。导流片使气体由直
线运动变为圆周运动,旋转气流的绝大部分沿旋风体自圆筒体呈螺旋形向下,朝锥体流动,含尘气体在旋
转过程中产生离心力,将密度大于气体的尘粒甩向筒壁。尘粒在与筒壁接触,便失去惯性力而靠入口速度
的动量和向下的重力沿壁面向下落入排灰口进入总灰斗。旋转下降的外旋气流到达锥体下端位时,因圆锥
体的收缩即以同样的旋转方向在旋风管轴线方向由下而上继续做螺旋形流动(净气),经过陶瓷旋风体排
气管进入排气室,由总排气口排出。

电除尘器
电除尘器建立在电除尘器和尘源控制方法的基础之上,是解决小分散扬尘点除尘的新途径。它利用生产设
备的排风管或密闭罩作为极板,在罩或管内安设放电极, 接上高压电源而形成电场。含尘气体通过电场时
,粉尘在电场力作用下聚集在罩或管壁上,净化后的气体通过排风管排出。清灰靠人工振打或自重脱落。
特别适宜于破碎、筛分车间和烧结输料皮带等分散扬尘点以及矿井巷道、小型锅炉的烟尘净化。简易式电
除尘器尽管形式较多,但归纳起来有罩式、管式和敞开式三种。

除尘装置
罩式除尘装置是将局部产生尘源点控制在密闭罩内, 通过高压电场抑制或捕集粉尘。典型的罩式除尘装置
用于原料的破碎、运输和筛分的工艺设备上,如皮带运输机,振动筛、仓顶,及有料位落差的扬尘点上等


防爆除尘器
因为铝粉爆炸性粉尘在一定的浓度下,在遇到火花或静电的情况下很有可能发生爆炸或燃烧。
因为铝粉爆炸,最关键的因素是铝粉浓度,控制铝粉爆炸最有效的办法,就是控制铝粉的浓度。而该设备
控制铝粉浓度的工具是除尘器,只要抛丸机除尘器的工作状态良好,除尘效果好,整个抛丸清理机设备的
铝粉浓度就不会升高。因此保证除尘器具良好的除尘效果,是该设备能否正常运行的关键。除尘效果的优
劣主要取决于过滤材料,当过滤材料堵塞时除尘效果就会大大降低。当过滤材料的通风及过滤情况良好时
,除尘器的静压室和动压室的压差会稳定在一个固定的范围内,因此控制除尘器的压差是控制除尘器工作
状态的最有效的办法。基于此点,迪砂公司发明了防爆的除尘器,主要做法是将压差控制仪,安装在抛丸
清理机除尘器附近没有震动的地方,当抛丸机除尘器工作一段时间堵塞时,该仪器所检测的压差值就会发
生变化,当检测值超出设定上下限时,压差控制仪就会控制除尘器的滤袋的清洁机构工作,如震打或反吹
机构将除尘器滤材表面的灰尘去除,以保证除尘器具有良好的工作状态。当自动清洁仍不能满足要求时,
压差控制仪会控制报警器报警,并控制设备自动关闭,以防意外。
为确保安全运行,我们在抛丸机除尘器的关键部位还安装了重力式自动泻爆门,该装置一般设计在抛丸室
体和除尘管道的顶部,粉尘密集的部位,该装置经过了精确计算,能够在爆炸刚发生时就能自动将门打开
,将爆炸压力泄除以避免造成设备和人员的伤害。卸压后该门依靠重力自动关闭。
该抛丸机采用FEF210分室反吹的布袋式除尘器,除尘效率达99 %以上,废气排放≤90mg/m3,符合GBJ4-
73工业“三废”排放标准,主风机功率30kw,除尘布袋采用具有防静电功能的针刺毡工业滤布精密缝制而
成,布袋可以方便地拆下进行清洗再使用。并且该滤袋在安装过程中均进行可靠接地,可有效地避免由于
静电引起铝粉爆炸的可能。

脉冲袋式除尘器
脉冲袋式除尘器自五十年代问世以来,经国内外广泛使用,不断改进,在净化含尘气体方面取得了很大发
展,由于清灰技术先进,气布比大幅度提高,故具有处理风量大、占地面积小、净化效率高、工作可靠、
结构简单、维修量小等特点。除尘效率可以达到99%以上。是一种成熟的比较完善的高效除尘设备。
